MSXの修理 (CF-3000 National) のその後 故障箇所を特定!したのかな?^^




スポンサーリンク


MSXの修理をするためにあれこれやってきましたが、

www.nyaonyao21.com



故障箇所らしき場所がわかりました!

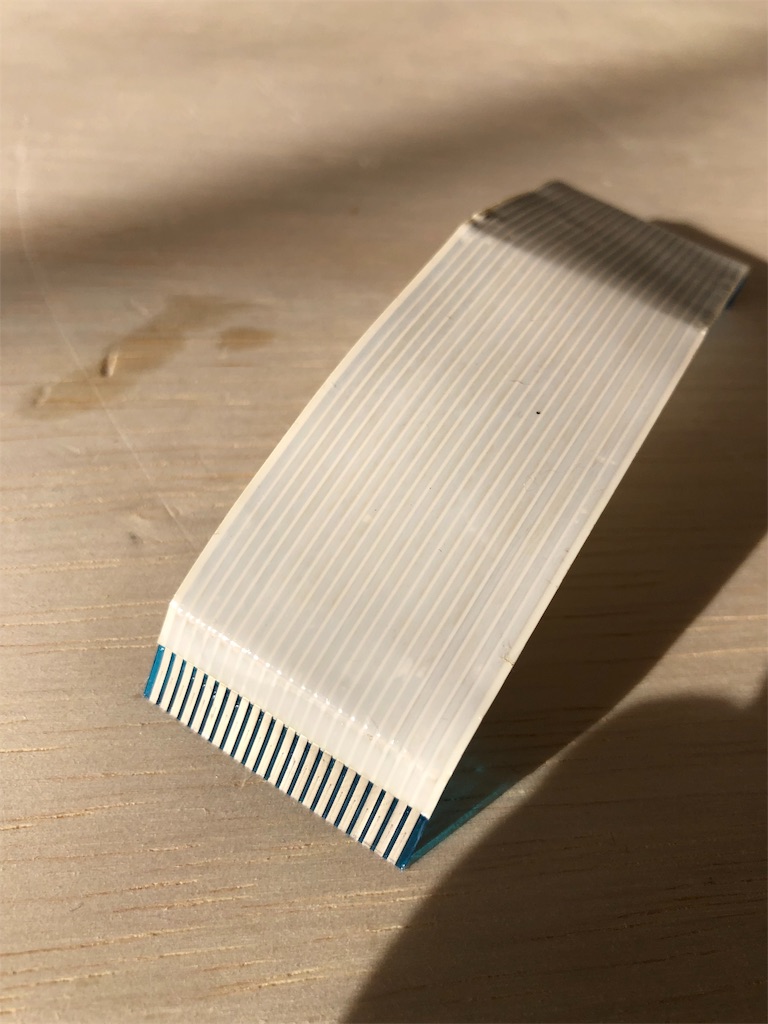

どうも、このケーブルというか線?が原因みたいです。

f:id:nyaonyaokun:20190115062312j:image



FFCというらしいのですが、

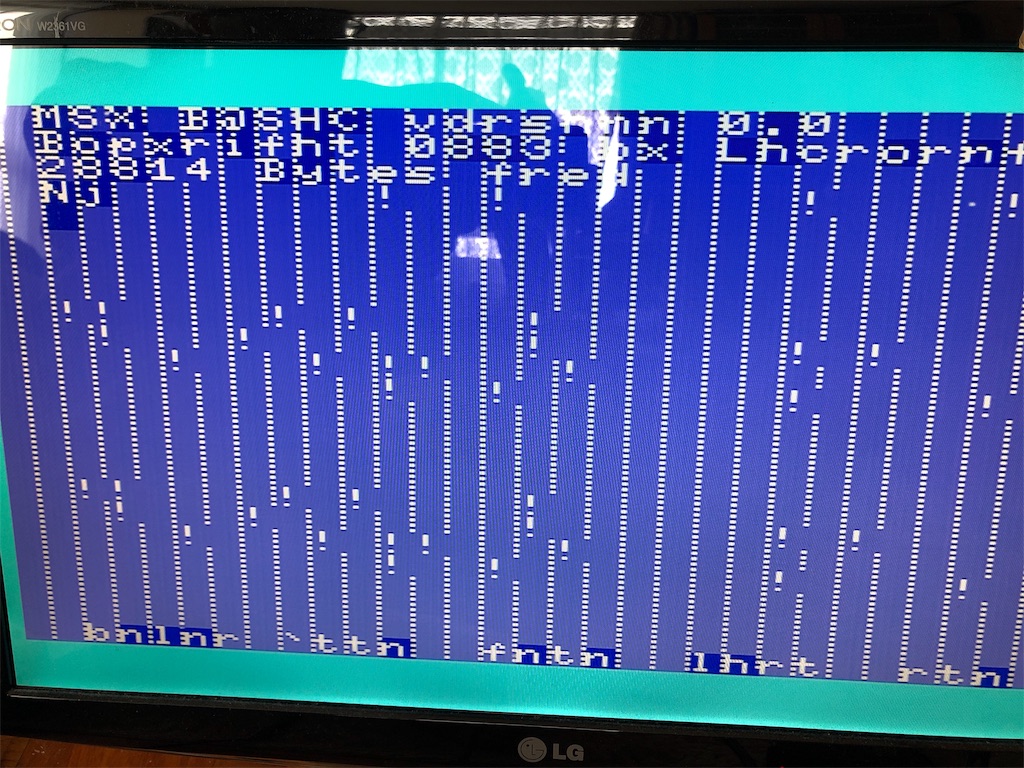

ここを差し込みを触ると、ここまでMSXの文字化けが改善されます。

f:id:nyaonyaokun:20190115062652j:image

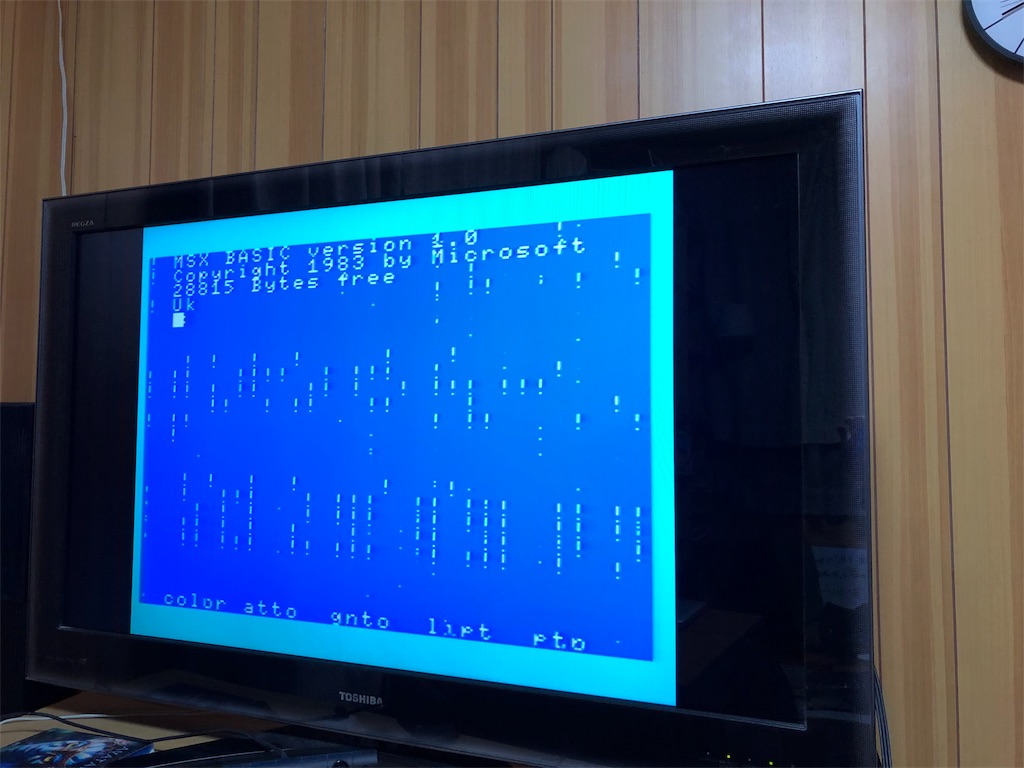

これが、こうなりました。



f:id:nyaonyaokun:20190115062619j:image

BASICの箇所や、Microsoftのあたりが

改善されています!



VDPからの映像を、アナログRGBとかコンポジット、RFとかに渡すための

回路に繋がっているケーブルだと思います。

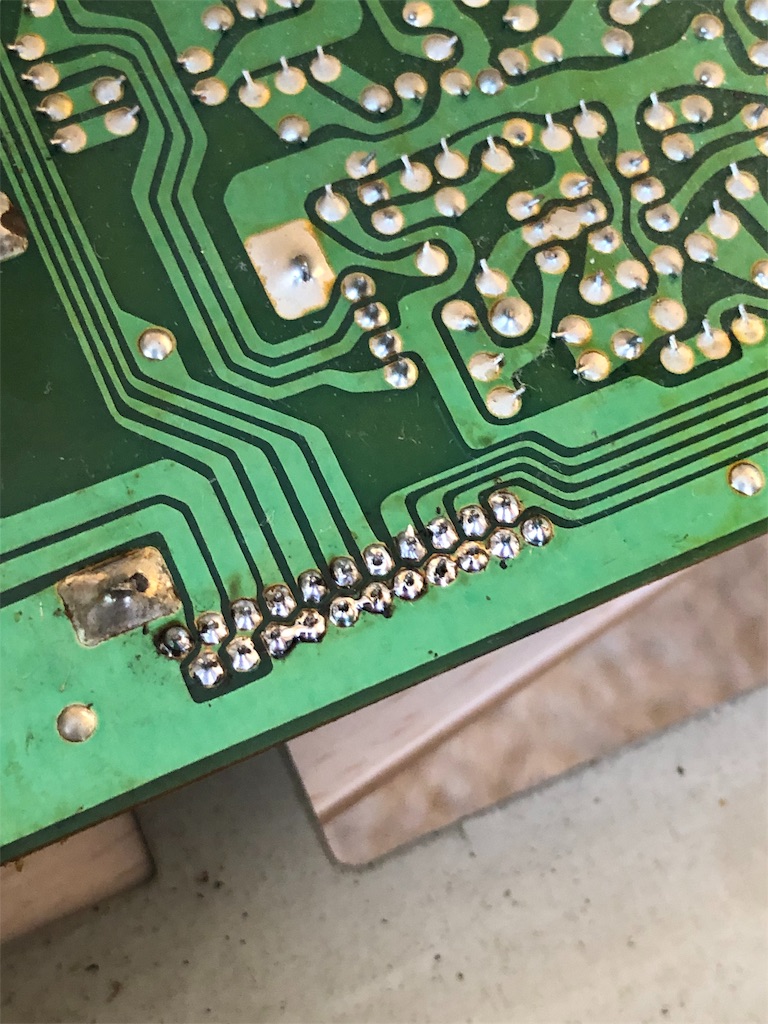

ハンダ割れがあったので、

ここのFFCコネクタのハンダをやり直したりしてみたのですが、

ここまでが限界でした^^;

f:id:nyaonyaokun:20190115062341j:image

うーん、汚い(^_^)a

ほぼ初心者なので、許してください^^;



そこでFFCを新品にするために、電子部品パーツ屋を見て回りました。

私は岐阜在住なので、名古屋が近く、

車で1時間ちょっとかけて行ってきました(๑╹ω╹๑ )



 マルツ名古屋小田井店(駐車場があるのがありがたいですね^^)と

大須のアメ横ビルの中のパーツ屋など。



結果は、全くありません^^;



 CF3000のFFCは、ピッチが1.25ミリで、22ピンみたいなのですが、

ぴったり来るものはありませんでした。



仕方がないので、ネットで色々検索してみたのですが、

1本3000円〜4000円ほど!!!



イヤイヤイヤ (-.-;)y-~~~

あんなちょっとしたケーブルですよ!



どうも他のサイズのFFCだと200~300円みたいなのですが、

たまたま見つけたところが高かったようで...



それで、色々さがしたのですが、無いんですよね〜_:(´ཀ`」 ∠):



心が折れてしました^^;

ヤフオクを覗いたら、CF3000(キーボード無)って4500円ほどなのです( ̄^ ̄)



もうポチッとしてしまいました^^

まだ確定していないのですが、まぁ、パーツ取りや予備、

動かなければ、もうそのまま使うのもありなんじゃないかと^^;



まぁFFCだけ交換してみて、だめなら基板の交換などしてみようかと思います。

本当はパーツのみを購入して、交換だけで直したかったのですが...

 ぴったりくるFFCが無いので仕方がないです。

うーん、残念!



でも、今回の件でハードにも興味を持ちました。

というか、昔、興味があったことを思い出しました^^

色々と調べていますので、そちらの勉強レポートも更新していきたいと思います。



将来的には、MSXでSDカードのついたカートリッジとか自作してみたいですねぇ

(高いので^^;  1万5千円以上します)

あと、自分のゲームをROM化して販売してみたいですね^^

MSX同人ハードについても、このブログで書いていきたいです。



おお〜夢は広がります^^



MSXの修理についてのレポートは、また続きを書くと思います。

どうぞ、お付き合い願います^^
