並列回路 学生のときは苦手でした^^ 初心者の勉強レポート






並列回路について勉強しました。



並列回路についてはあまりいい印象がありません(^^;)

なんかややこしいイメージを抱えたまま、

綺麗にすべて忘れたという感じです( ・∇・)



本当のところはどうなんでしょう?

今でも難しいのかな?

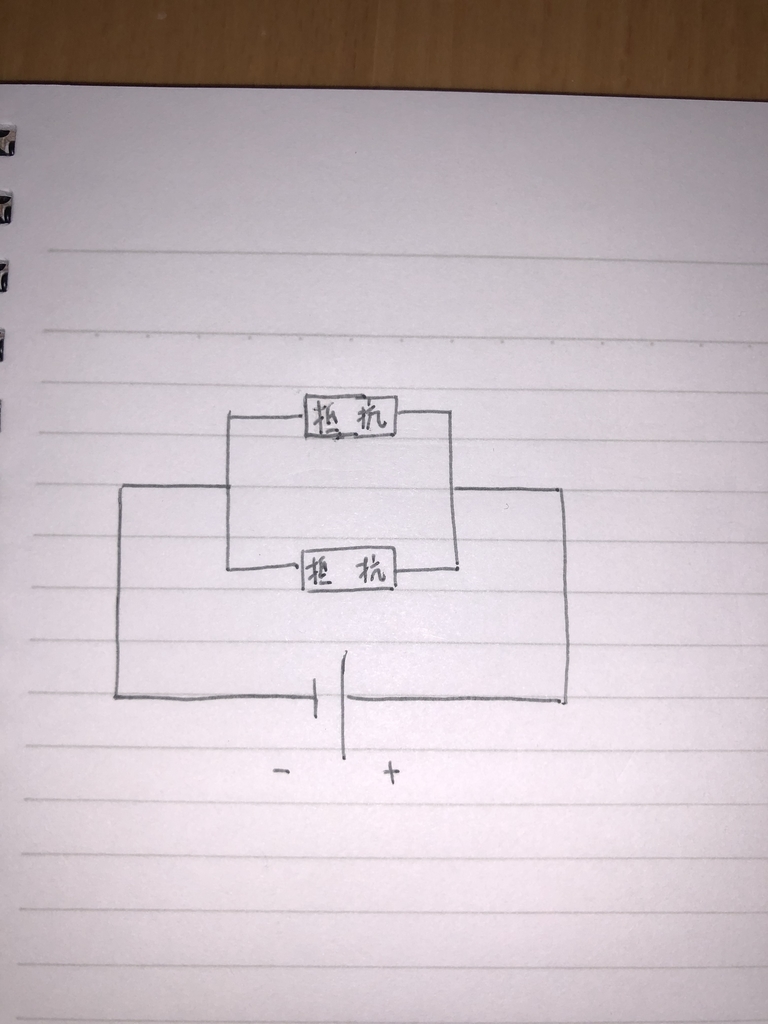

抵抗の並列回路

f:id:nyaonyaokun:20181216062612j:plain





それではまず電圧からです。



電圧は、どこも同じ!



f:id:nyaonyaokun:20181216071520j:plain

並列回路 電圧




電源が3Vなら、

上の抵抗が3V 、下の抵抗も3V



これは簡単です^^







次は電流



各抵抗に流れる電流を合計すると、全体の電流になる。



f:id:nyaonyaokun:20181216071607j:plain

並列回路 電流

枝分かれする前の電流が3A だとすると、

上の抵抗が1Aなら、

下の抵抗は2A。



水の流れに似ていて、川も2つに枝分かれすると、

枝分かれした川幅によって水流が分かれます。

でも水の量の合計は同じというもの( ・∇・)



電流も電子の流れなので、川の水の流れと同じ、だそうです。



ここまでは分かります^^





続いて抵抗。



これがややこしいのを思い出しました(^^;)



f:id:nyaonyaokun:20181216071711j:plain

並列回路 抵抗



1/ 全体の抵抗 =    1 / A抵抗 + 1 / B抵抗



この分数にするのが、ね ( ´Д`)y━・~~



でもよく考えてみると、

全体の電流が、2つの抵抗にかかる電流の合計なので、

I (全体) = I (A) + I (B)

で、



V=IRの法則があるので、

変形して

I = V / R



先の I (全体) = I (A) + I (B)に代入して

V (全体)  /  R (全体) =  V(A) / R(A)  +  V(B) / R(B)



並列回路の場合は、電圧V はすべて同じなので、

V / R (全体) = V / R (A)  + V / R (B)

右辺と左辺に1 / Vを掛けると、

V / (R全体 x V) = V / RA x V + V / RB x V

Vがすべて消えて、



1 / R (全体) = 1 / R(A)  +  1 / R(B)

となりました!



うーん。

面倒臭い(//∇//)



並列回路の抵抗は、分数!

こうやって覚えておけばいいのかな^^





前回は直列回路、今回は並列回路とやりましたが、

これらの計算を回路設計するたびにやるのかぁ( ´Д`)y━・~~

よくみるのが、なんか複雑な、

直列と並列がごちゃごちゃになったのがあるのですが、

あれもひとつずつ計算していくのかなぁ?^^;



まぁ、数をこなせば出来るようになるでしょう(๑╹ω╹๑ )

そう思うことにします^^
